人形機器人用線纜及材料的技術要點與市場空間淺析
最近中共中央、國務院關于深化養老服務改革發展的意見中提出，重點推動人形機器人、腦機接口、人工智能等技術產品研發應用。國常會也提出促進“人工智能+消費”，越來越多的AI+應用場景出現在日常生活中，智能終端和服務也越來越常見，以“春晚”爆紅的人形機器人為例，人形機器人在工業、消防、養老等領域的應用，均被市場寄托了較高的期待。
人形機器人用線纜性能要求
以特斯拉Optimus為例（圖1），人形機器人用線纜主要有動力電纜、伺服電纜、編碼器和傳感器電纜等，滿足大腦、電池組、軀干、旋轉關節、線性關節和靈巧手等各部件的電能和信號傳輸。由于機器人需要頻繁運動、彎曲關節，或者進行特殊場景的工作等，機器人電纜在滿足基本的電力和信號傳輸功能之外，還需要具備柔韌性、耐磨損、高抗干擾性以及耐高溫等特性，使得機器人電纜能夠在高速運動、頻繁彎曲的情況下保持穩定的電力連接和信號傳輸。相應的，除了基本性能外，人形機器人用線纜材料也需要具備柔韌性、耐磨損和耐高溫等特性。

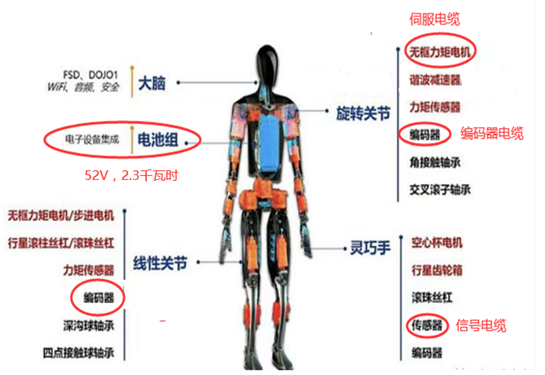

圖1：特斯拉Optimus
人形機器人采用集成化方案，追求較高輕量化和緊湊結構，手部采用輕量高效的空心杯電機，身體部位采用無框電機等構成的一體化關節。人形機器人用線纜目前沒有標準，為了分析方便，人形機器人的基本結構可簡化為“軀干+5個活動關節（頭和四肢）”，也可視其為“一個基本電氣設備（軀干）連接了五個形狀不同的機械臂（頭和四肢）”。人形機器人中的電纜按使用特性可分為三類：連接電池組電源需要動力線，連接無框電機需要伺服電纜以及編碼器和傳感器需要信號電纜。TICW 21-2019《工業機器人用柔性電纜》規范適用于工業機器人或機械臂用、拖鏈用及工業自動化設備用柔性電纜，包括0.6/1kV及以下動力電纜、300/500V及以下控制電纜、伺服電纜以及30V信號電纜，這也適用于相似使用條件下的其它類型機器人。故可以參照TICW 21-2019《工業機器人用柔性電纜》來分析其電纜性能要求和材料特點。
機器人線纜連接（圖2）是一個多輸入多輸出、高度非線性、強耦合的復雜系統。除了常規性能，沿機器人或上下肢敷設，隨機器人運動，并為其提供動力或傳輸信號的電纜不僅需要耐彎扭，還需要由多于一組的對線組、三線組或四線組或更多線芯絞合成的單元組成的多單元電纜。這些線纜除了常規性能，還需滿足護套耐磨試驗、成品電纜扭轉試驗、成品電纜循環彎折試驗和三維組合扭轉彎折試驗等柔韌性要求（部分試驗示意圖如圖3）。
圖2：機器人線纜連接

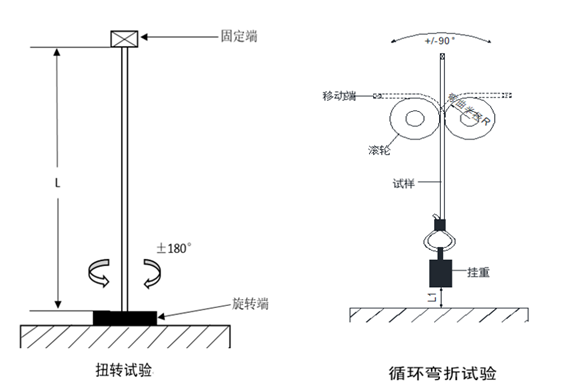

圖3：扭轉試驗和循環彎折試驗示意圖
人形機器人線纜用材料性能要求
TICW 21-2019規定的機器人用柔性電纜正常運行時的導體工作溫度為70℃、90℃和130℃，滿足70℃、90℃的絕緣材料為聚氯乙烯、熱塑性彈性體、聚乙烯和聚丙烯，滿足130℃的絕緣材料為乙烯-四氟乙烯共聚材料。滿足70℃和90℃的護套材料為聚氯乙烯、熱塑性彈性體和聚氨酯彈性體（見表1）。雖同為熱塑性彈性體材料，代號為S和S2為熱塑性彈性體材料TPE或類似合成材料（抗張強度最小10.0N/mm2），代號S3為熱塑性彈性體材料TPEE或類似合成材料（抗張強度最小30.0N/mm2）。除了常規性能，人形機器人線纜對護套材料有耐磨、抗水解和皂化等特定性能需求，其中熱塑性彈性體護套需滿足抗水解性能，聚氨酯彈性體護套需滿足抗水解性能和護套皂化試驗等。

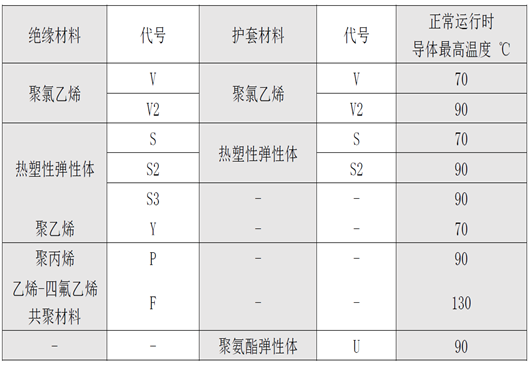

表1：機器人用柔性電纜絕緣材料和護套材料
人形機器人線纜及材料市場空間
數據顯示，截至2024年2月份，全國人形機器人存量企業為24747家、*********專精特新企業1051家。根據高工機器人產業研究院的預測，到2034年，中國的人形機器人市場年銷售量有望超過100萬臺。
人形機器人線纜及材料市場空間依托于人形機器人的市場需求，很多專家普遍認為其可以參照智能手機的市場需求。在此我們參照智能手機的市場需求演變曲線（圖4），并且考慮機器人的價格和產品更新?lián)Q代時間，以汽車保有量（圖5）的數量作為有效購買需求來粗略測算，以求拋磚引玉。為了方便，把所有的線纜類型簡化為RVV，3×1.5mm2，假設每個機器人所用電線長度=2×8=16(m），10年內保有數量15億個，對應總長度約2400萬km。RVV 3×1.5mm2外徑8.5mm，護套厚度0.9mm，密度1.4g/cm3。護套料重量約為72萬噸。

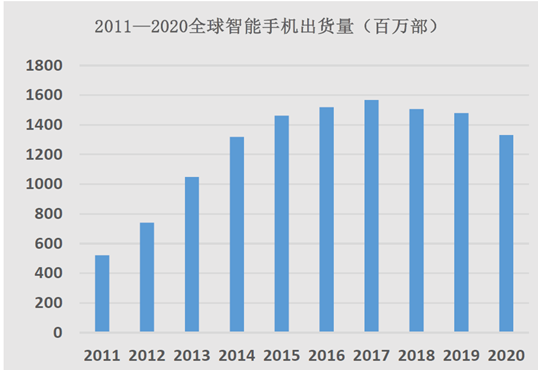

圖4：智能手機的市場需求演變曲線

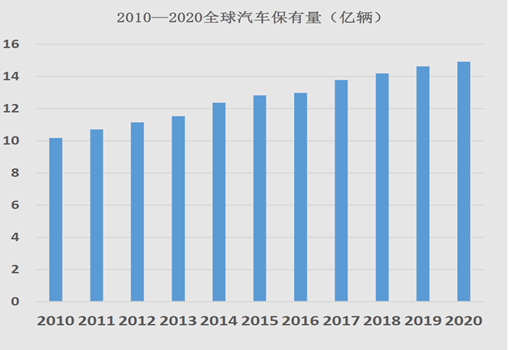

圖5：汽車保有量
結語
人形機器人集成了人工智能、高端制造、新材料等先進技術，本質是人工智能技術與機器人機電技術的深度融合，屬于人工智能在具身智能（EAI）方向的應用落地，有望成為繼計算機、智能手機、新能源汽車之后的顛覆性產品，將深刻變革人類生產生活方式，重塑全球產業發展格局。線纜工業是一個以市場需求為拉力，技術進步為推力，以線纜材料的發展為基礎不斷創新的過程。如今，創新、協調、綠色、開放、共享的新發展理念深入人心，國家大力發展新一代信息技術、新能源、新材料、高端裝備、新能源汽車、綠色環保以及航空航天、海洋裝備等戰略性新興產業，以及大力推動互聯網、大數據、人工智能等各產業深度融合，推動先進制造業集群發展等政策，上述各領域的發展給光電線纜及其所用材料行業將帶來巨大的新機遇，上下游會攜手共進，一起奔向更加美好、更加燦爛的明天。
